Odwierty pompy ciepła: proces, wymagania i koszty instalacji

Paulina Piosik11 września 20246 min
Odwierty pompy ciepła: proces, wymagania i koszty instalacji

Odwierty pod pompy ciepła to kluczowy element instalacji gruntowych pomp ciepła. Wykorzystują one energię geotermalną do ogrzewania budynków. Proces wymaga przestrzegania określonych przepisów i norm technicznych. Wykonanie odwiertów jest skomplikowane i kosztowne, ale niezbędne dla efektywnego działania systemu. Głębokość i liczba odwiertów zależą od potrzeb energetycznych budynku. Typowy dom jednorodzinny potrzebuje 2-3 odwiertów o głębokości 70-140 metrów.

Najważniejsze informacje:

  • Odwierty regulowane są przez Prawo Geologiczne i Górnicze
  • Dla odwiertów powyżej 30 m wymagany jest projekt robót geologicznych
  • Wiercenia wykonuje się metodą udarową lub obrotową
  • Z 1 metra odwiertu można uzyskać 30-70 kW energii cieplnej
  • Koszty zależą od głębokości, rodzaju gruntu i lokalizacji
  • Po zakończeniu prac należy sporządzić dokumentację geologiczną

Czym są odwierty pod pompy ciepła?

Odwierty pompy ciepła to pionowe otwory w gruncie, służące jako część systemu geotermalnego. Stanowią one kluczowy element dolnego źródła ciepła dla pompy ciepła.

Rola odwiertów geotermalnych jest nieoceniona w całym systemie. Umożliwiają one efektywne pozyskiwanie energii z gruntu, zapewniając stałe źródło ciepła niezależnie od warunków atmosferycznych. Sondy gruntowe umieszczone w odwiertach przekazują ciepło do pompy, która następnie wykorzystuje je do ogrzewania budynku.

Proces wykonywania odwiertów

Przygotowanie terenu

Przed rozpoczęciem wierceń geotermalnych konieczne jest odpowiednie przygotowanie terenu. Obejmuje ono usunięcie przeszkód i wyrównanie powierzchni. Niezbędne jest także przeprowadzenie badań geologicznych i uzyskanie stosownych zezwoleń.

Metody wiercenia

Metoda udarowa polega na rozbijaniu skał ciężkim dłutem. Jest skuteczna w twardych formacjach geologicznych.

Metoda obrotowa wykorzystuje obracające się wiertło do drążenia otworu. Sprawdza się w miękkich i średnio twardych gruntach.

Metoda udarowa Metoda obrotowa
Skuteczna w twardych skałach Idealna do miękkich gruntów
Wolniejsza Szybsza
Głośniejsza Cichsza

Instalacja sond gruntowych

Po wykonaniu odwiertów pompy ciepła, następuje instalacja sond gruntowych. Proces ten wymaga precyzji i specjalistycznego sprzętu. Sondy są opuszczane na odpowiednią głębokość, a następnie przestrzeń wokół nich wypełnia się specjalną mieszanką cementową.

  • Przygotowanie sond
  • Opuszczenie sond do odwiertu
  • Wypełnienie przestrzeni wokół sond
  • Podłączenie sond do rozdzielacza
  • Próba szczelności systemu

Czytaj więcej: Czy można mieć kominek w bloku? 3 przepisy i 4 możliwości

Wymagania prawne dla odwiertów

Odwierty geotermalne podlegają regulacjom Prawa Geologicznego i Górniczego. Przepisy te określają zasady wykonywania wierceń i korzystania z zasobów geotermalnych.

Dla odwiertów do 30m głębokości wystarczy zgłoszenie zamiaru wykonania prac. Natomiast odwierty pompy ciepła przekraczające 30m wymagają zatwierdzenia projektu robót geologicznych. Proces uzyskania pozwoleń jest bardziej złożony dla głębszych odwiertów.

Niezbędna dokumentacja

Projekt robót geologicznych zawiera szczegółowy plan wykonania odwiertów. Musi uwzględniać warunki geologiczne i techniczne aspekty prac.

Dokumentacja powykonawcza to raport z realizacji projektu. Zawiera ona informacje o faktycznie wykonanych pracach i napotkanych warunkach geologicznych.

Ważna wskazówka: Dokumentację powykonawczą należy złożyć w odpowiednim urzędzie w ciągu 6 miesięcy od zakończenia prac wiertniczych.

Parametry techniczne odwiertów

Głębokość odwiertów

Głębokość odwiertów pompy ciepła zależy od zapotrzebowania na energię i warunków geologicznych. Czynniki te determinują efektywność całego systemu.

Dla typowego domu jednorodzinnego odwierty geotermalne sięgają zazwyczaj 70-140 metrów. Głębokość ta zapewnia optymalną wydajność pompy ciepła.

Liczba odwiertów

Ilość niezbędnych odwiertów jest ściśle powiązana z zapotrzebowaniem budynku na ciepło. Standardowy dom jednorodzinny o powierzchni około 150 m² wymaga zwykle 2-3 odwiertów. Większe obiekty lub te o wysokim zapotrzebowaniu energetycznym mogą potrzebować nawet kilkunastu odwiertów.

Efektywność energetyczna

Odwierty pompy ciepła mają kluczowy wpływ na efektywność całego systemu. Prawidłowo wykonane zapewniają stałą temperaturę dolnego źródła, co przekłada się na wysoką wydajność pompy. Z jednego metra odwiertu można uzyskać od 30 do 70 W mocy grzewczej. Efektywność ta zależy od warunków geologicznych i jakości wykonania odwiertów.

Koszty wykonania odwiertów

Na koszty odwiertów geotermalnych wpływają: głębokość, rodzaj gruntu i lokalizacja inwestycji. Ceny mogą się znacznie różnić w zależności od regionu i dostępności firm wiertniczych.

Dla typowego domu jednorodzinnego koszt odwiertów pompy ciepła może wynosić od 20 000 do 40 000 zł. To znacząca inwestycja, ale przekłada się na długoterminowe oszczędności.

System grzewczy Koszt instalacji Roczne koszty eksploatacji
Pompa ciepła z odwiertami 60 000 - 90 000 zł 2 000 - 3 000 zł
Kocioł gazowy 15 000 - 25 000 zł 4 000 - 6 000 zł
Kocioł na ekogroszek 20 000 - 30 000 zł 3 500 - 5 500 zł

Sprzęt wykorzystywany do odwiertów

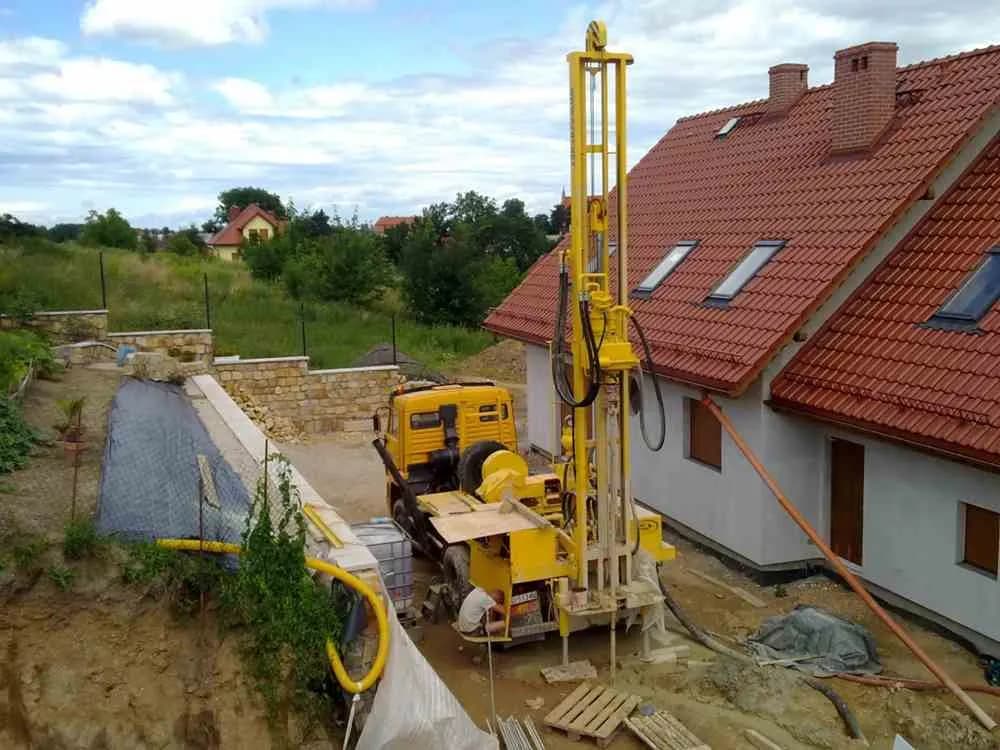

Do wykonania odwiertów pompy ciepła stosuje się specjalistyczne wiertnice. Te zaawansowane maszyny umożliwiają precyzyjne drążenie otworów na znaczne głębokości. Wiertnice mogą być montowane na pojazdach gąsienicowych lub kołowych, co ułatwia dostęp do trudnych terenów.

  • Wiertnica
  • Żerdzie wiertnicze
  • Głowice wiercące
  • Pompy płuczkowe

Wpływ warunków geologicznych na odwierty

Badania geologiczne są kluczowe przed rozpoczęciem wierceń geotermalnych. Dostarczają informacji o strukturze gruntu, co pozwala dobrać odpowiednią metodę wiercenia i sprzęt.

Wyzwania geologiczne mogą obejmować występowanie twardych skał lub warstw wodonośnych. Takie warunki wymagają specjalistycznego podejścia i mogą wpływać na koszty oraz czas realizacji projektu.

Czas trwania i organizacja prac wiertniczych

Proces wiercenia obejmuje przygotowanie terenu, wykonanie odwiertów i instalację sond. Każdy etap wymaga precyzji i odpowiedniego sprzętu. Prace są przeprowadzane przez wyspecjalizowane ekipy.

Dla typowego projektu z 2-3 odwiertami, cały proces może trwać od 3 do 5 dni. Czas ten może się wydłużyć w przypadku trudnych warunków geologicznych lub większej liczby odwiertów.

Klucz do efektywnego ogrzewania: Kompleksowe spojrzenie na odwierty pod pompy ciepła

Odwierty pompy ciepła stanowią fundament wydajnego systemu grzewczego, wykorzystującego energię geotermalną. Proces ich wykonania, choć złożony, jest kluczowy dla długoterminowej efektywności energetycznej budynku. Od wyboru metody wiercenia po instalację sond gruntowych, każdy etap wymaga precyzji i fachowej wiedzy.

Inwestycja w odwierty geotermalne wiąże się z określonymi kosztami i wymogami prawnymi, jednak przekłada się na znaczące oszczędności w eksploatacji. Właściwie zaprojektowany i wykonany system może zapewnić stabilne źródło ciepła przez dziesięciolecia, minimalizując koszty ogrzewania i wpływ na środowisko.

Decydując się na instalację pompy ciepła z wykorzystaniem odwiertów, warto pamiętać o konieczności przeprowadzenia dokładnych badań geologicznych i uzyskania odpowiednich pozwoleń. Profesjonalne podejście do każdego etapu realizacji, od planowania po wykonanie, gwarantuje optymalne wykorzystanie potencjału energii geotermalnej i maksymalizację korzyści płynących z tej innowacyjnej technologii grzewczej.

Źródło:

[1]

https://www.akm.net.pl/akty-prawne/

[2]

https://easyoze.pl/blog/pompa-ciepla-wady-i-zalety/

[3]

https://studnie-dukla.pl/akty-prawne_f_4_con_prawogorniczeigeologiczne

Najczęstsze pytania

Głębokość odwiertów pod pompy ciepła zazwyczaj waha się od 70 do 140 metrów. Dla standardowego domu jednorodzinnego o powierzchni około 150 m² potrzebne są zwykle dwa lub trzy takie odwierty. Dokładna głębokość zależy od warunków geologicznych, zapotrzebowania na ciepło oraz efektywności systemu.

Tak, wykonanie odwiertów wymaga odpowiednich pozwoleń. Dla odwiertów do 30 metrów wystarczy zgłoszenie zamiaru wykonania robót do starostwa powiatowego. Odwierty głębsze niż 30 metrów wymagają przygotowania projektu robót geologicznych i jego zatwierdzenia przez odpowiednie organy administracyjne.

Koszty odwiertów pod pompę ciepła są zróżnicowane i zależą od wielu czynników, takich jak głębokość, rodzaj gruntu czy lokalizacja. Dla typowego domu jednorodzinnego mogą wynosić od kilkunastu do kilkudziesięciu tysięcy złotych. Warto pamiętać, że jest to inwestycja długoterminowa, która może znacząco obniżyć koszty ogrzewania.

Czas wykonania odwiertów zależy od ich głębokości, liczby oraz warunków gruntowych. Typowo, dla standardowego domu jednorodzinnego, proces może trwać od 2 do 5 dni. Obejmuje to przygotowanie terenu, wiercenie, instalację sond oraz prace wykończeniowe. Dokładny harmonogram ustala się indywidualnie dla każdego projektu.

Odwierty pod pompy ciepła, wykonane zgodnie z obowiązującymi normami, są bezpieczne dla środowiska. Wykorzystują one naturalną energię geotermalną bez negatywnego wpływu na otoczenie. Ważne jest przestrzeganie przepisów i stosowanie odpowiednich materiałów. Pompy ciepła z odwiertami przyczyniają się do redukcji emisji CO2 i są uważane za ekologiczne źródło energii.
