Jak zrobić wymiennik krzyżowy: kompletny poradnik dla majsterkowiczów

Paulina Piosik11 września 20247 min
Jak zrobić wymiennik krzyżowy: kompletny poradnik dla majsterkowiczów

Wymiennik krzyżowy to kluczowy element systemów wentylacyjnych, służący do odzyskiwania ciepła. Jego konstrukcja opiera się na przepływie dwóch strumieni powietrza przez prostopadłe kanały. Efektywnie przekazuje ciepło między wywiewanym a nawiewanym powietrzem. Nie miesza strumieni, co zapobiega wymianie wilgoci i zanieczyszczeń. Wymiennik składa się z płyt, obudowy i kanałów powietrznych. Działa na zasadzie przewodzenia ciepła przez cienkie płyty. To energooszczędne rozwiązanie, popularne w nowoczesnych instalacjach.

Najważniejsze informacje:
  • Odzyskuje ciepło z powietrza wywiewanego
  • Strumienie powietrza nie mieszają się
  • Wysoka efektywność energetyczna
  • Prosty w budowie, skuteczny w działaniu
  • Wymaga odpowiedniego montażu w centrali wentylacyjnej
  • Przydatny zarówno w sezonie grzewczym, jak i letnim

Czym jest wymiennik krzyżowy i jak działa?

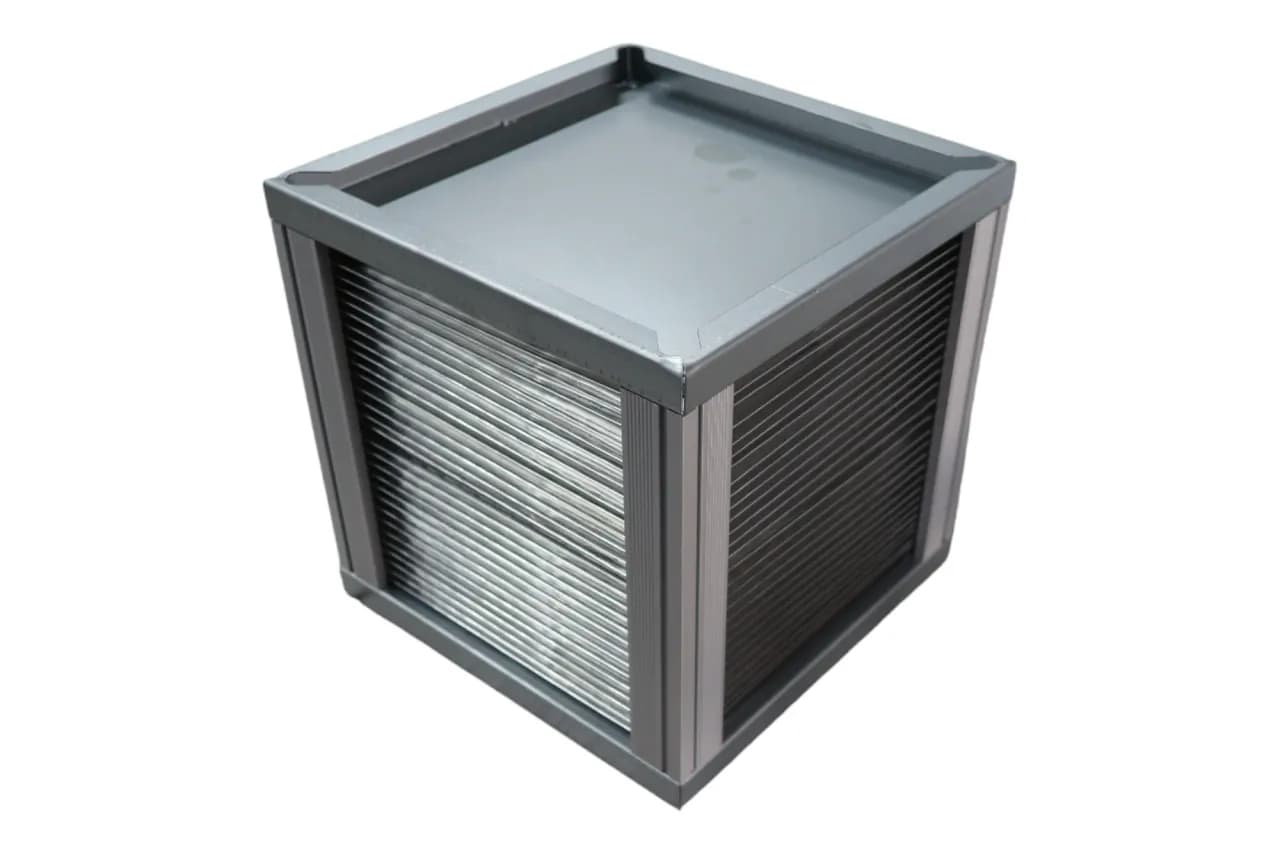

Wymiennik krzyżowy to urządzenie służące do odzysku ciepła w systemach wentylacyjnych. Składa się z płyt tworzących kanały dla dwóch strumieni powietrza.

Zasada działania opiera się na przepływie ciepłego powietrza wywiewanego i zimnego nawiewanego przez prostopadłe kanały. Ciepło jest przekazywane przez cienkie płyty, bez mieszania się strumieni. To zapewnia efektywną wymianę ciepła przy zachowaniu czystości powietrza.

Główne zalety jak zrobić wymiennik krzyżowy:

  • Wysoka efektywność energetyczna
  • Brak mieszania się strumieni powietrza
  • Prosta konstrukcja i niezawodność
  • Możliwość wykorzystania zarówno zimą, jak i latem

Niezbędne materiały i narzędzia

Do samodzielnego wykonania wymiennika krzyżowego potrzebujemy odpowiednich materiałów i narzędzi.

Lista materiałów:

  • Blacha aluminiowa (0,5 mm grubości)
  • Profile aluminiowe
  • Silikon do uszczelniania
  • Śruby i nakrętki
  • Uszczelki gumowe
  • Klej epoksydowy
  • Farba antykorozyjna
  • Izolacja termiczna
  • Taśma aluminiowa
  • Króćce przyłączeniowe

Lista narzędzi:

  • Nożyce do blachy
  • Wiertarka
  • Piła do metalu
  • Szlifierka kątowa
  • Miernik
  • Śrubokręty i klucze
  • Pistolet do silikonu
  • Rękawice ochronne
Materiał Szacunkowy koszt
Blacha aluminiowa 200-300 zł
Profile aluminiowe 100-150 zł
Silikon i klej 50-80 zł
Śruby i nakrętki 30-50 zł
Pozostałe materiały 100-150 zł

Czytaj więcej: Kontakt Czyste Powietrze Siedlce: Gdzie szukać wsparcia i informacji

Przygotowanie do budowy wymiennika krzyżowego

Bezpieczeństwo jest kluczowe podczas konstrukcji wymiennika krzyżowego. Zawsze używaj okularów ochronnych i rękawic przy pracy z blachą i narzędziami.

Przygotuj przestronne i dobrze oświetlone miejsce pracy. Rozłóż wszystkie materiały i narzędzia w zasięgu ręki. Upewnij się, że masz stabilną powierzchnię roboczą, najlepiej solidny stół warsztatowy.

Dokładne pomiary są fundamentem sukcesu w jak zrobić wymiennik krzyżowy.

Projektowanie wymiennika

Dobry projekt to połowa sukcesu w jak wykonać wymiennik krzyżowy. Określa on efektywność i trwałość urządzenia.

W projekcie uwzględnij rozmiar wymiennika, liczbę i układ płyt oraz przepływ powietrza. Zaplanuj także sposób montażu w systemie wentylacyjnym. Pamiętaj o przestrzeni na uszczelnienia i izolację. Rozważ dodanie bypassu dla okresów, gdy wymiana ciepła nie jest potrzebna.

Krok po kroku: Budowa wymiennika krzyżowego

Tworzenie obudowy

Zacznij od budowy wymiennika krzyżowego od obudowy. Wytnij blachy na boki, górę i dół według projektu. Połącz je za pomocą profili aluminiowych, używając śrub lub nitów. Upewnij się, że konstrukcja jest stabilna. Zastosuj uszczelki w miejscach łączeń. Na koniec pomaluj obudowę farbą antykorozyjną dla zwiększenia trwałości.

Montaż płyt wymiennika

To kluczowy etap w procesie jak zrobić domowy wymiennik krzyżowy. Wytnij płyty z blachy aluminiowej według wcześniej przygotowanego szablonu. Uformuj na nich przetłoczenia dla lepszego przepływu powietrza. Ułóż płyty naprzemiennie, tworząc kanały dla powietrza nawiewanego i wywiewanego. Zastosuj dystanse między płytami dla zachowania odpowiednich odstępów. Uszczelnij krawędzie płyt silikonem, aby zapobiec mieszaniu się strumieni powietrza.

Formowanie kanałów powietrznych

Przy konstrukcji wymiennika krzyżowego kluczowe jest prawidłowe uformowanie kanałów. Wytnij otwory wlotowe i wylotowe w obudowie. Zamontuj króćce przyłączeniowe. Upewnij się, że kanały są proste i nie mają przeszkód. Zastosuj taśmę aluminiową do uszczelnienia połączeń między płytami a obudową.

Zapewnienie szczelności konstrukcji

Szczelność to priorytet w jak samodzielnie zrobić wymiennik krzyżowy. Dokładnie uszczelnij wszystkie połączenia silikonem. Sprawdź szczelność, używając dymu lub mydlin. Zaizoluj obudowę z zewnątrz, aby zmniejszyć straty ciepła.

Ważna wskazówka: Przed finalnym montażem przeprowadź test szczelności. Zamknij wszystkie otwory i delikatnie nadmuchaj wymiennik. Posmaruj połączenia wodą z mydłem – bąbelki wskażą nieszczelności.

Instalacja wymiennika w systemie wentylacyjnym

Montaż to ostatni krok w procesie jak stworzyć wymiennik krzyżowy. Znajdź odpowiednie miejsce w systemie wentylacyjnym, najlepiej blisko centrali. Przygotuj solidne mocowania, uwzględniając ciężar wymiennika. Podłącz kanały powietrza nawiewanego i wywiewanego, upewniając się, że kierunki przepływu są prawidłowe. Zaizoluj termicznie wszystkie połączenia, aby uniknąć kondensacji.

Przy podłączaniu do istniejącego systemu, może być konieczne dostosowanie przekrojów kanałów. Użyj redukcji, jeśli to potrzebne. Pamiętaj o zachowaniu dostępu do wymiennika dla przyszłej konserwacji.

Testowanie i optymalizacja wydajności

Po wykonaniu wymiennika krzyżowego, czas na testy. Uruchom system wentylacyjny i sprawdź temperaturę powietrza na wlocie i wylocie wymiennika. Zmierz przepływ powietrza w kanałach. Oblicz efektywność odzysku ciepła. Sprawdź, czy nie występuje kondensacja wewnątrz wymiennika.

Dla optymalizacji, rozważ regulację prędkości przepływu powietrza. Możesz także dostosować ustawienia centrali wentylacyjnej. W razie potrzeby, dodaj dodatkową izolację na kanałach powietrznych.

Potencjalne problemy i ich rozwiązania

Niska efektywność może wynikać z zanieczyszczenia płyt. Rozwiązanie: regularne czyszczenie wymiennika, najlepiej co 6 miesięcy.

Kondensacja wewnątrz wymiennika to częsty problem. Rozwiąż go przez poprawę izolacji i ewentualne zainstalowanie odpływu kondensatu.

Hałas podczas pracy może oznaczać luźne elementy. Sprawdź i dokręć wszystkie połączenia, ewentualnie dodaj elementy tłumiące wibracje.

Konserwacja i czyszczenie wymiennika krzyżowego

Regularna konserwacja to klucz do długotrwałej efektywności. Przedłuża żywotność urządzenia i utrzymuje jego wysoką sprawność.

Czyszczenie wymaga ostrożności. Odłącz wymiennik od systemu. Przedmuchaj kanały sprężonym powietrzem. Dla głębszego czyszczenia, użyj miękkiej szczotki i łagodnego detergentu. Dokładnie wysusz przed ponownym montażem. Sprawdź stan uszczelek i w razie potrzeby wymień je.

Harmonogram konserwacji:

  • Co miesiąc: Wizualna inspekcja
  • Co 3 miesiące: Czyszczenie filtrów
  • Co 6 miesięcy: Gruntowne czyszczenie wymiennika
  • Co rok: Pełny przegląd i ewentualne naprawy

Podsumowanie korzyści z samodzielnie wykonanego wymiennika

Samodzielne wykonanie wymiennika krzyżowego to znaczne oszczędności. Koszt materiałów jest niższy niż cena gotowego urządzenia, a dodatkowo oszczędzasz na robociźnie.

Twój wymiennik przyczynia się do redukcji zużycia energii, co przekłada się na mniejszy ślad węglowy. To konkretne działanie na rzecz ochrony środowiska.

Nie do przecenienia jest też satysfakcja z własnoręcznego stworzenia efektywnego urządzenia.

Wymiennik krzyżowy: Twoje rozwiązanie dla efektywnej wentylacji

Samodzielne wykonanie wymiennika krzyżowego to nie tylko oszczędność finansowa, ale również krok w stronę bardziej ekologicznego i energooszczędnego domu. Proces budowy, choć wymagający precyzji i cierpliwości, jest w zasięgu możliwości większości majsterkowiczów.

Kluczem do sukcesu jest dokładne planowanie, staranne wykonanie każdego etapu i regularna konserwacja. Pamiętaj, że jak zrobić wymiennik krzyżowy to nie tylko jednorazowe zadanie - to inwestycja w komfort i efektywność energetyczną Twojego domu na lata.

Decydując się na budowę wymiennika krzyżowego, zyskujesz nie tylko praktyczne urządzenie, ale też cenną wiedzę i umiejętności. To satysfakcja z własnoręcznie wykonanego projektu, który realnie wpływa na jakość życia i środowisko. Twój trud się opłaci - w postaci niższych rachunków za ogrzewanie i świadomości, że przyczyniasz się do redukcji zużycia energii.

Źródło:

[1]

https://inzynierbudownictwa.pl/wymienniki-ciepla-budowa-i-sprawnosc/

[2]

https://vents-group.pl/baza-wiedzy/wymienniki-ciepla-w-centralach-wentylacyjnych,19

[3]

https://wentylacja.com.pl/news/plytowe-wymienniki-krzyzowe-do-odzysku-ciepla-63582.html

[4]

https://www.ecocomfort.pl/rekuperator-jaki-wymiennik/

Najczęstsze pytania

Budowa wymiennika krzyżowego wymaga pewnych umiejętności technicznych, ale jest możliwa do wykonania przez zaawansowanego majsterkowicza. Kluczowe jest dokładne przestrzeganie instrukcji, zachowanie precyzji w pomiarach i dbałość o szczelność konstrukcji. Z odpowiednim przygotowaniem i cierpliwością, amator może z powodzeniem zrealizować ten projekt.

Najczęstsze błędy to niedokładne pomiary, niewłaściwe uszczelnienie, użycie nieodpowiednich materiałów oraz nieprawidłowe ustawienie płyt. Ważne jest też zapewnienie odpowiedniego przepływu powietrza i unikanie mostków cieplnych. Dokładne planowanie, staranne wykonanie i regularne sprawdzanie szczelności pomogą uniknąć tych problemów i zapewnią efektywne działanie wymiennika.

Oszczędności mogą sięgać nawet 30-50% kosztów ogrzewania, w zależności od efektywności wymiennika i warunków klimatycznych. Wymiennik krzyżowy pozwala odzyskać znaczną część ciepła z powietrza wywiewanego, zmniejszając zapotrzebowanie na dodatkowe ogrzewanie. Rzeczywiste oszczędności zależą od jakości wykonania, izolacji budynku i intensywności użytkowania systemu wentylacyjnego.

Czyszczenie wymiennika krzyżowego zaleca się przeprowadzać co 6-12 miesięcy, w zależności od warunków eksploatacji i jakości powietrza. Regularne czyszczenie zapobiega gromadzeniu się kurzu i zanieczyszczeń, które mogą obniżyć efektywność wymiany ciepła. Warto też przeprowadzać wizualną inspekcję co 3 miesiące i w razie potrzeby czyścić częściej, szczególnie w przypadku zauważenia spadku wydajności.

Wymiennik krzyżowy sam w sobie nie wpływa bezpośrednio na jakość powietrza, ale jako część systemu wentylacji mechanicznej przyczynia się do jej poprawy. Zapewnia stały dopływ świeżego powietrza, jednocześnie usuwając zanieczyszczone. Warto pamiętać o regularnej wymianie filtrów w systemie wentylacyjnym, co w połączeniu z wymiennikiem zapewni optymalną jakość powietrza w domu.
